ГАРАЖНЫЕ СЕКЦИОННЫЕ ВОРОТА ИЗ ОДНОСЛОЙНЫХ ПАНЕЛЕЙ

Секционные ворота серии RSD02 SLP (Single-Layer Panel) рассчитаны на установку в проемы небольших размеров. Ворота из однослойных панелей подойдут для помещений, не требующих дополнительной теплоизоляции. Секционные ворота RSD02 SLP могут быть установлены в помещения с притолокой от 210 мм и боковыми расстояниями от 120 мм, на проемы шириной от 2 000 до 3 500 мм и высотой от 1 800 до 3 000 мм.

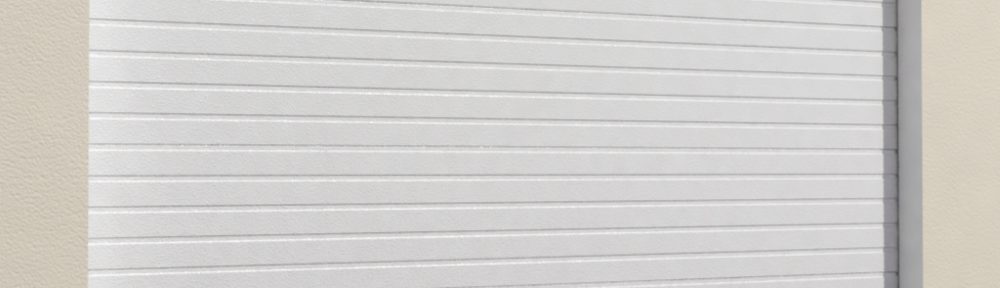

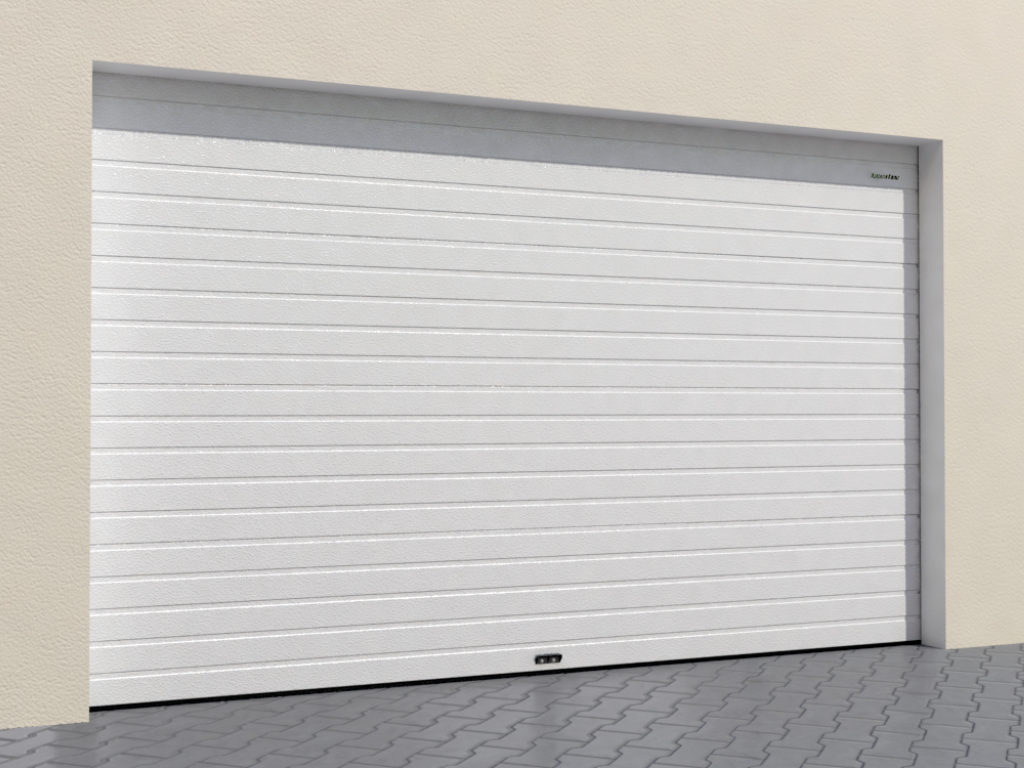

Внешняя сторона однослойных секционных ворот

Внешняя сторона однослойных секционных ворот

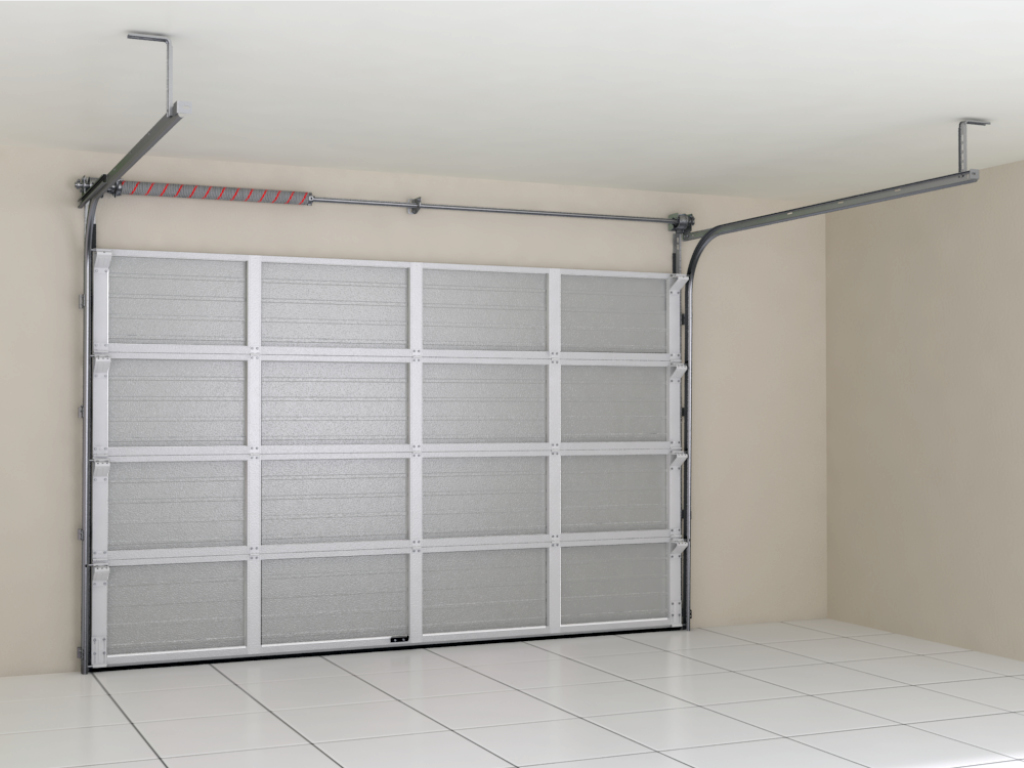

 Внутренняя сторона однослойных секционных ворот


Внутренняя сторона однослойных секционных ворот

ЗОНА ПРИМЕНЕНИЯ

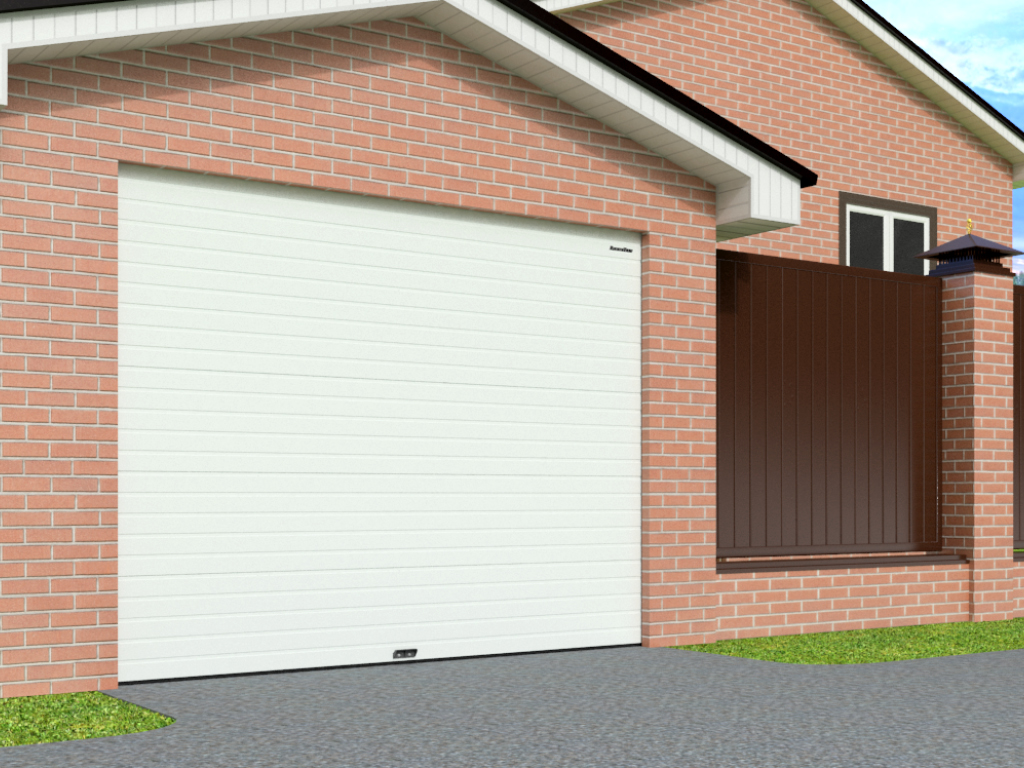

Помещения, не требующие дополнительной теплоизоляции (гаражи, подсобные помещения)

Помещения, не требующие дополнительной теплоизоляции (гаражи, подсобные помещения)

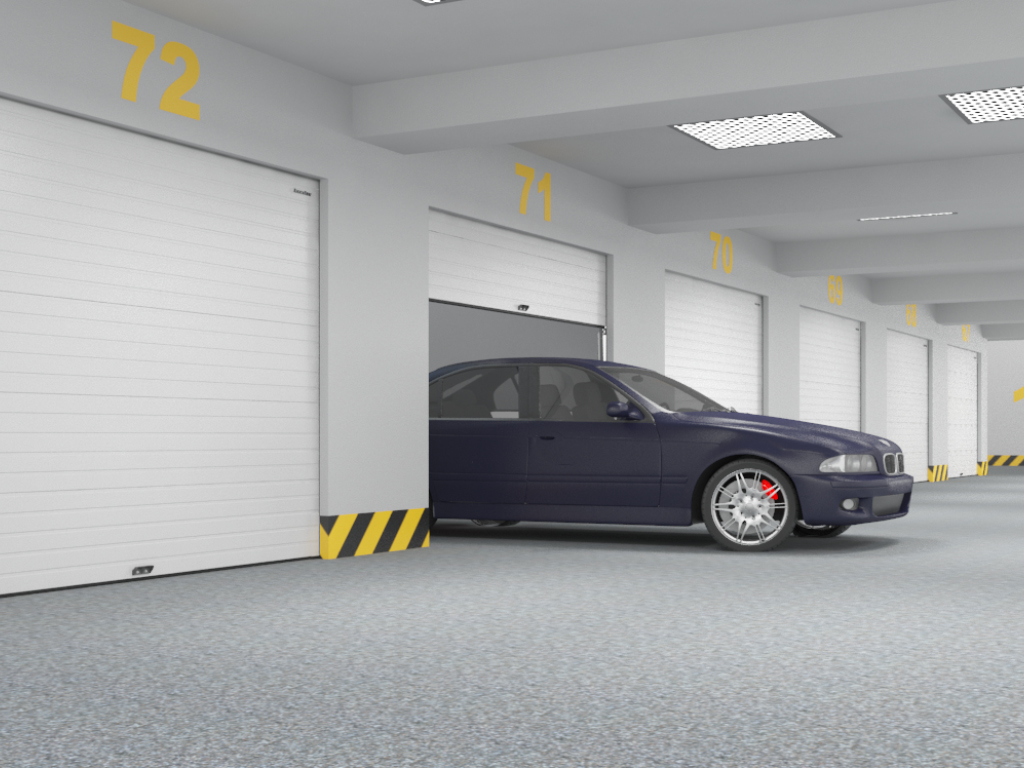

Крытый гаражный комплекс, паркинги

Крытый гаражный комплекс, паркинги

КОНСТРУКЦИЯ

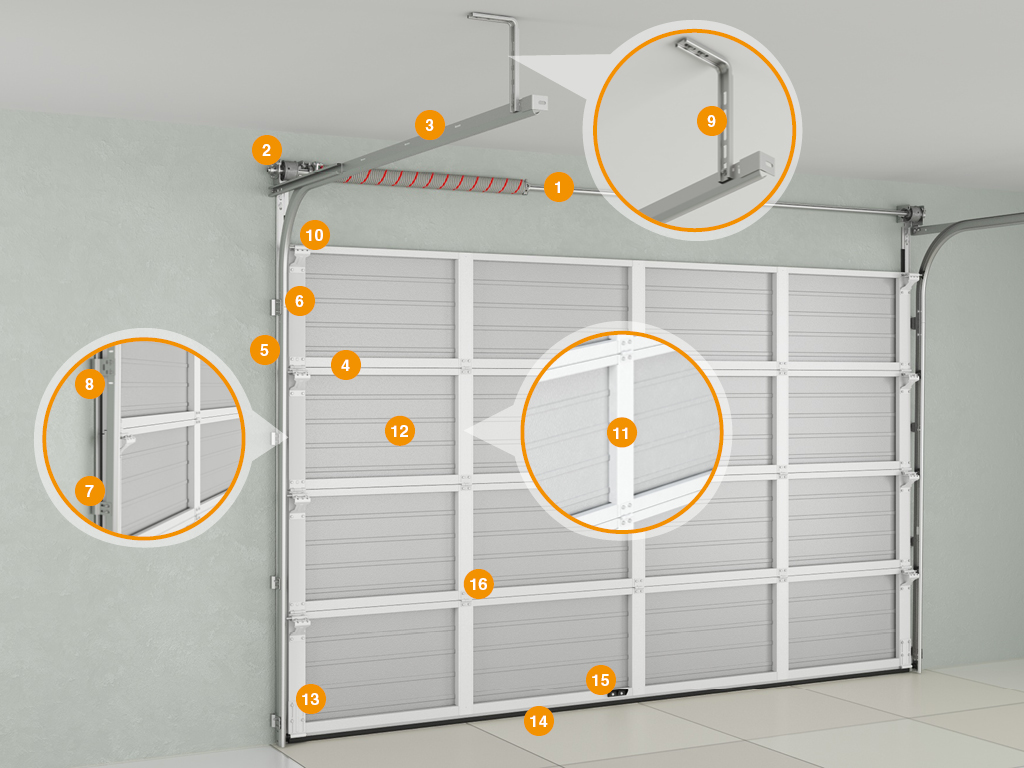

Конструкция SLP02 BACK

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)
2. Концевой П-образный опорный кронштейн
3. Направляющие для полотна ворот
4. Опора с роликодержателем и роликом
5. Вертикальная стойка
6. Боковая крышка
7. Кронштейн крепления направляющей
8, Кронштейн крепления изгибов
9. Система крепления к потолку
10. Верхний опорный кронштейн
11. Уселитель однослойной панели
12. Однослойные панели
13. Нижний угловой кронштейн
14. Нижний профиль и уплотнитель
15. Ручка
16. Внутренняя петля
